Трансформаторы

29.06.2007
Каталог , Статьи

Трансформаторы

Наша фирма предлагает Вам силовые трансформаторы мощностью от 0,7 Вт до 5 кВт.

  • На витых и пластинчатых магнитопроводах.
  • Под печатный и навесной монтаж.
  • Открытого исполнения и герметизированные.
  • Одно и трёхфазные.
  • Вывода на «лепестки», монтажным проводом и на клеммные колодки.
  • Трансформаторы ТПП

Соответствие требованиям стандартов безопасности:

  • ГОСТ 12.2.006 -87 «Аппаратура радиоэлектронная бытовая. Требования безопасности и методы испытаний».
  • ГОСТ 12.2.025-76 «Изделия медицинской техники, Электробезопасность».
  • ГОСТ 27570 -87 «Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний.

Трансформаторы обеспечивают:

  • электрическую прочность изоляции между первичной и вторичными обмотками и между первичной обмоткой и магнитопроводом — 4000 Вэфф, проверке которой подвергаются 100% поставляемых трансформаторов.
  • Допустимое отклонение напряжений вторичных обмоток +5% .
  • Климатическое исполнение УХЛ 4.2, в герметизированном варианте УХЛ 2.2.

4. Дополнения по требованию заказчика:

  • Трансформаторы по требованию заказчика могут иметь вакуумную пропитку кремнеорганическим лаком К 0-835 (ТУ 6 -10-931 -75) и межобмоточные прокладки плёнкой лаварил 2Н, обеспечивающие дополнительную изоляцию.
  • Конструкции трансформаторов допускают возможность установки встроенных термопредохранителей обеспечивающих выключение первичной обмотки при температуре 127С, соответствующие EN 60691, VDE 0821.

Трансформаторы герметизированные

под печатный монтаж
ТПГ — 0,7 ТПГ — 1 ТПГ — 2 ТПГ — 121 ТПГ — 7
Трансформатор ТПГ-0,7 Трансформатор ТПГ-1 Трансформатор ТПГ-2 Трансформатор ТПГ-2 Трансформатор ТПГ-7
0,7 Вт
(27,0х32,0х21,0)		 1,5 Вт
(27,0х32,0х25,0)		 2,5 Вт
(32,0х27,0х30,0)		 4,2 Вт
(45,7х39,5х35,0)		 7,0 Вт
(50,0х42,0х27,5)
ТПГ — 112 ТПГ — 114 ТПГ — 18 ТПГ — 32 ТПГ — 60
Трансформатор ТПГ-112 Трансформатор ТПГ-114 Трансформатор ТПГ-18 Трансформатор ТПГ-32 Трансформатор ТПГ-60
7,2 Вт
(45,7х39,0х40,5 )		 13,2 Вт
(58,0х49,5х42,8)		 18,0 Вт
(69,0х58,0х28,0)		 32,0 Вт
(68,0х59,0х35,3 )		 60,0 Вт
(85,0х70,0х47,0 )
под навесной монтаж
ТПГ — 125 ТПГ — 190
Трансформатор ТПГ-125 Трансформатор ТПГ-190
125,0 Вт
(120,0×75,0х70,0 )		 240,0 Вт
(136,0х100,0х70,0 )
под винтовые зажимы
ТПГК-121
Трансформатор ТПГК-121
4,0 Вт
(57,0х60,5(43,0)х40,0)

Трансформаторы открытого исполнения

под печатный монтаж
ТП — 216 ТП — 321 ТП — 118 ТП — 121 ТП — 112
Трансформатор ТП-216 Трансформатор ТП-321 Трансформатор ТП-118 Трансформатор ТПГ-121 Трансформатор ТП-112
1,6 Вт
(33,5×30,5×27,0)		 3,0 Вт
(42,0×35,0x28,0)		 3,0 Вт
(42,0×35,0x28,0)		 4,5 Вт
(43,0×36,0x33,5)		 7,2 Вт
(43,0х36,0х40,0 )
ТП — 214 ТП — 113 ТП — 12 ТП — 114 ТПК — 15
Трансформатор ТП-214 Трансформатор ТП-113 Трансформатор ТП-12 Трансформатор ТП-114 Трансформатор ТПК-15
8,5 Вт
(40,0х33,0х38,0)		 11,0 Вт
(48,0х40,0х40,0 )		 12,0 Вт
(42,0х38,0х44,5)		 13,2 Вт
(54,0х46,0х43,5)		 15,0 Вт
(48,0х40,0х40,0)
ТП — 115 ТП — 215 ТПК — 25 ТПК — 40 ТПК — 60
Трансформатор ТП-115 Трансформатор ТП-215 Трансформатор ТПК-25 Трансформатор ТПК-40 Трансформатор ТПК-60
20,0 Вт
(61,0х51,0х46,0)		 21,0 Вт
(51,0х44,0х54,0)		 25,0 Вт
(68,0х56,0х46,0)		 40,0 Вт
(72,0×61,0x50,0)		 60,0 Вт
(68,0х56,5х67,0)
под навесной монтаж пайкой
ТП — 8 ТП — 30 ТП — 45 ТП — 204 ТП — 128
Трансформатор ТП-8 Трансформатор ТП-204 Трансформатор ТП-204 Трансформатор ТП-128
7,2 Вт
(42,5х38,0х45,0)		 27,0 Вт
(99,0х70,0х31,0)		 33,0 Вт
(59,0х54,0х70,0)		 38,0 Вт
(57,0х62,0х66,5)		 40,0 Вт
(89,0х67,0х48,0)
ТП — 211 ТПК — 50 ТП — 60 ТП — 129 ТП — 154
Трансформатор ТП-211 Трансформатор ТПК-50В Трансформатор ТП-60 Трансформатор ТП-129 Трансформатор ТП-154
42,0 Вт
(66,0х62,5х64,0)		 48,0 Вт
(69,0х66,0х73,0)		 49,0 Вт
(80,0х66,0х73,0)		 50,0 Вт
(66,7×60,0х63,8)		 54,0 Вт
(97,0х66,0х53,0)
ТП — 126 ТП — 127 ТПК — 125 ТПК — 190
Трансформатор ТП-126 Трансформатор ТП-127 Трансформатор ТПК-125 Трансформатор ТПК-190
80,0 Вт
(89,0×67,0х59,0)		 100,0 Вт
(91,0х76,0х82,5)		 125,0 Вт
(120,0×75,0х70,0)		 240,0 Вт
(136,0х100,0х70,0)
под навесной монтаж винтовыми зажимами
ТПК — 50В ТПК — 125В ТПК — 190В ТП — 340
Трансформатор ТПК-50В Трансформатор ТПК-125В Трансформатор ТПК-190В Трансформатор ТП-340
48,0 Вт
(80,0×92,0х63,0)		 125,0 Вт
(91,0х76,0х82,5)		 240,0 Вт
(120,0×75,0х70,0)		 340,0 Вт
(136,0х100,0х70,0)

Трансформаторы с основной изоляцией

ТПК — 0,4 ТПК — 0,6 ТПК — 0,8 С ТПК — 0,8 П ТПК — 1,0
400,0 Вт
(155,0х106,0х149,0)		 600,0 Вт
(155,0х106,0х172,0)		 800,0 Вт
(216,0х122,0х217,0)		 800,0 Вт
(192,0х200,0х120,0)		 1000,0 Вт
(155,0х130,0х217,0)
ТПК — 1,0 К ТПК — 1,2 С ТПК — 1,2 П ТПК — 2,0 ТПК — 2,0 С
1000,0 Вт 1200,0 Вт
(216,0х122,0х240,0)		 1200,0 Вт
(215,0х200,0х120,0)		 2000,0 Вт
(155,0х146,0х217,0)		 2000,0 Вт
(216,0х122,0х285,0)
ТПК — 2,0 П ТПК — 2,0 К ТПК — 3,0 С ТПК — 3,0 Б ТПК — 6,0
2000,0 Вт
(260,0х200,0х120,0)		 2000,0 Вт 3000,0 Вт
(236,0х148,0х245,0)		 3000,0 Вт
(236,0х148,0х245,0)		 6000,0 Вт
(410,0х160,0х265,0)

Трансформаторы трехфазные

ТПФ — 0,3В ТПФ — 1,0 ТПФ — 1,5
Трансформатор ТПФ-0,3В Трансформатор ТПФ-1,5
400,0 Вт
(155,0х106,0х149,0)		 1000,0 Вт
(330,0х110,0х192,0)		 1500,0 Вт
(330,0х110,0х215,0)

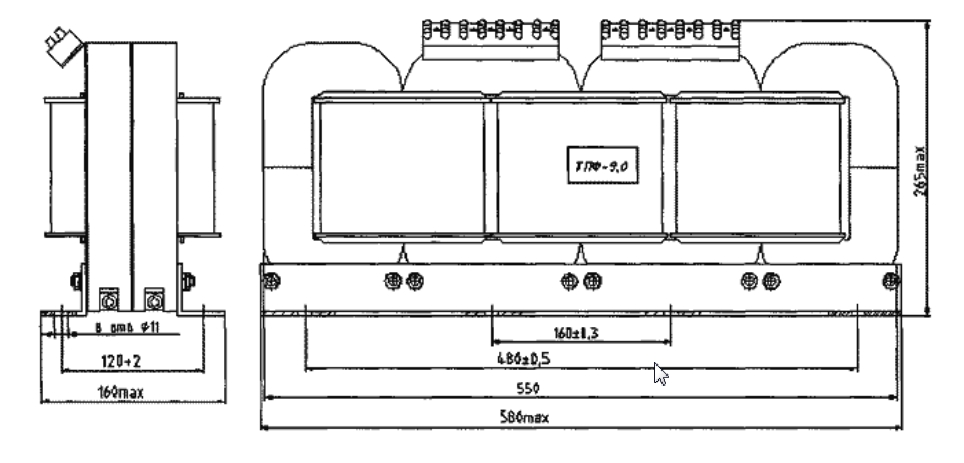

ТПФ — 2,5 ТПФ — 5,0 ТПФ — 9,0
Трансформатор ТПФ-2,5 Трансформатор ТПФ-5,0 Трансформатор ТПФ-9,0
2500,0 Вт
(330,0х110,0х260,0 )		 5000,0 Вт
(330,0х164,0х275,0 )		 9000,0 Вт
(580,0×160,0x265,0)
