| Максимальная выходная мощность, Вт | 11 |
| Ток холостого хода, А, не более | 0,035 |
| Масса трансформатора, не более, кг | 0,35 |

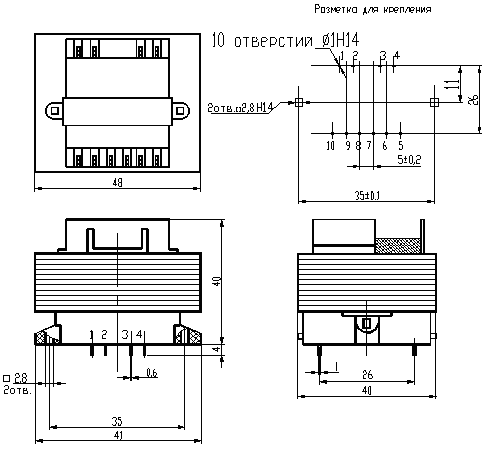

| Габаритные размеры, а*в*с, мм | 48,0×40,0×40,0 |
| Тип магнитопровода | Пластинчатый |
| Типоразмер магнитопровода ГОСТ 20249-80/DIN41302 | ШI 14бx21/EI 42×21 |
| Дополнительное крепление | двумя саморезами М3 |
| Типонаминал | Номера выводов вторичных обмоток | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | |
|---|---|---|---|---|
| в режиме холостого хода | в режиме номинальных нагрузок | |||
| ТП-113–6 В | (6,9) | 7,2 | 6,0 | 1,8 |
| ТП-113–9 В | (6,9) | 10,8 | 9,0 | 1,2 |
| ТП-113–12 В | (6,9) | 14,4 | 12,0 | 0,9 |
| ТП-113–15 В | (6,9) | 18,0 | 15,0 | 0,7 |
| ТП-113–18 В | (6,9) | 21,6 | 18,0 | 0,6 |
| ТП-113–24 В | (6,9) | 28,8 | 24,0 | 0,5 |
| ТП-113–30 В | (6,9) | 36,0 | 30,0 | 0,4 |
| ТП-113-2×6 В | (6,7); (8,9) | 2×7,2 | 2×6,0 | 0,9 |
| ТП-113-2×9 В | (6,7); (8,9) | 2×10,8 | 2×9,0 | 0,6 |
| ТП-113-2×12 В | (6,7); (8,9) | 2×14,4 | 2×12,0 | 0,5 |
| ТП-113-2×15 В | (6,7); (8,9) | 2×18,0 | 2×15,0 | 0,4 |
| ТП-113-2×18 В | (6,7); (8,9) | 2×21,6 | 2×18,0 | 0,3 |
| ТП-113-2×24 В | (6,7); (8,9) | 2×28,8 | 2×24,0 | 0,2 |
| ТП-113-2×30 В | (6,7); (8,9) | 2×36,0 | 2×30,0 | 0,2 |
* — напряжение входа подается на 1–4 выводы
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
