| Максимальная выходная мощность, Вт | 7,2 |
| Ток холостого хода, А, не более | 0,030 |
| Масса трансформатора, не более, кг | 0,24 |

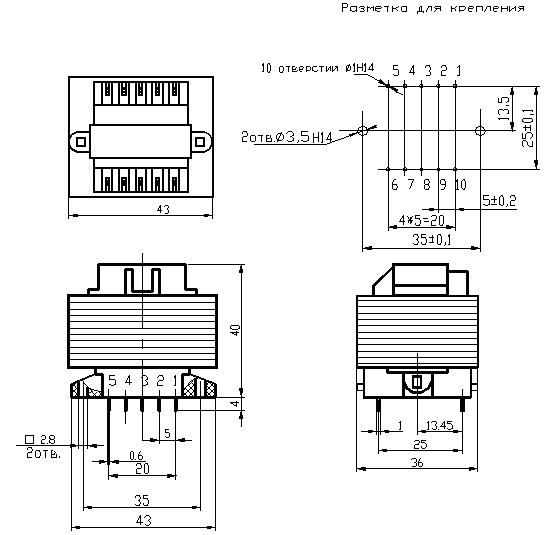

| Габаритные размеры, а*в*с, мм | 43,0×36,0×40,0 |
| Тип магнитопровода | Пластинчатый |
| Типоразмер магнитопровода ГОСТ 20249-80/DIN41302 | ШI 14бx21/EI 42×21 |
| Дополнительное крепление | двумя саморезами М3 |
| Типонаминал | Номера выводов вторичных обмоток | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | |
|---|---|---|---|---|
| в режиме холостого хода | в режиме номинальных нагрузок | |||
| ТП-112-1 | (7,9) | 7,9 | 6,0 | 1,2 |
| ТП-112-2 | (7,8) | 10,7 | 8,0 | 0,35 |
| (9,10) | 17,3 | 12,5 | 0,35 | |
| ТП-112-3 | (9,10) | 11,0 | 8,5 | 0,84 |
| ТП-112-4 | (8,9) | 9,9 | 7,1 | 0,39 |
| (9,10) | 9,9 | 7,1 | 0,39 | |
| (6,7) | 7,8 | 6,0 | 0,27 | |
| ТП-112-5 | (9,10) | 11,8 | 9,0 | 0,80 |
| ТП-112-6 | (9,10) | 14,3 | 10,6 | 0,68 |
| ТП-112-7 | (9,10) | 15,2 | 11,8 | 0,61 |
| ТП-112-8 | (7,8) | 16,8 | 12,5 | 0,51 |
| (9,10) | 6,6 | 4,75 | 0,15 | |
| ТП-112-9 | (7,8) | 15,5 | 12,5 | 0,10 |
| (9,10) | 24,4 | 17,0 | 0,35 | |
| ТП-112-10 | (7,8) | 18,1 | 14,0 | 0,25 |
| (9,10) | 18,5 | 14,0 | 0,25 | |
| ТП-112-11 | (7,8) | 19,1 | 15,0 | 0,24 |
| (9,10) | 19,5 | 15,0 | 0,24 | |
| ТП-112-12 | (9,10) | 21,4 | 16,0 | 0,45 |
| ТП-112-13 | (9,10) | 23,5 | 18,0 | 0,40 |
| ТП-112-14 | (7,8) | 23,0 | 18,0 | 0,20 |
| (9,10) | 23,5 | 18,0 | 0,20 | |
| ТП-112-15 | (9,10) | 27,5 | 21,2 | 0,34 |
| ТП-112-16 | (9,10) | 30,3 | 23,6 | 0,30 |
| ТП-112-17 | (8,9) | 16,1 | 11,8 | 0,30 |
| (9,10) | 16,2 | 11,8 | 0,30 | |
| ТП-112-18 | (9,10) | 16,0 | 12,5 | 0,57 |
| ТП-112-19 | (7,8) | 11,2 | 9,0 | 0,40 |
| (9,10) | 11,2 | 9,0 | 0,40 | |
* — напряжение входа подается на 1–4 выводы
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
