| Максимальная выходная мощность, Вт | 240,0 |
| Ток холостого хода, А, не более | 0,120 |
| Масса трансформатора, не более, кг | 3,0 |

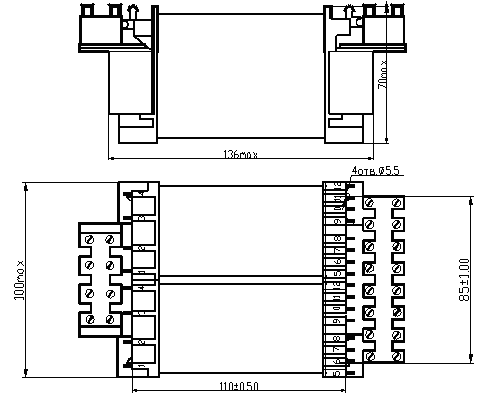

| Габаритные размеры, а*в*с, мм | 160,0×100,0×70,0 |
| Тип магнитопровода | Витой |
| Типоразмер магнитопровода | Б69 |
| Дополнительное крепление | Четыре крепёжных отверстия в каркасе |
Стандартный ряд трансформатора ТПК-190В
| Типонаминал | Выходная мощность, Вт | Номер обмотки | Номера выводов | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | ||
|---|---|---|---|---|---|---|---|
в режиме холостого хода |
в режиме номинальных нагрузок |
в режиме холостого хода |
в режиме номинальных нагрузок |
||||
| ТПК-190В-001 | 208 | I-I’ | (1, 2) | 220 | 220 | не более 0,12 | |
| II-II’ | (6, 6′) | 26,0±1,3 | 27,7±1,3 | 8 | |||
| ТПК-190В-002 | 216 | I-I’ | (1, 2) | 220 | 220 | не более 0,12 | |
| II-II’ | (6, 6′) | 12,0±0,6 | 12,5±0,6 | 18 | |||
| ТПК-190В-003 | 220 | I-I’ | (1, 1′) | 380 | 380 | не более 0,07 | |
| II-II’ | (6, 6′) | 220,0±11,0 | 233,0±12,0 | 10 | |||
| ТПК-190-038 | 220 | I-I’ | (1, 1′) | 220 | 220 | не более 0,12 | |
| II-II’ | (7, 7′) | 220,0±11,0 | 230,0±12,0 | 1,0 | |||
| III | (9, 11) | 12,0±0,6 | 12,7±0,6 | 0,3 | |||
| ТПК-190-040 | 198 | I-I’ | (1, 1′) | 220 | 220 | не более 0,12 | |
| II-II’ | (6, 6′) | 42,0±2,1 | 43,5±2,2 | 5,2 | |||
| ТПК-190-042 | 200 | I-I’ | (1, 1′) | 220 | 220 | не более 0,12 | |
| II-II’ | (6, 6′) | 22,0±1,1 | 23,1±1,2 | 10,0 | |||
| ТПК-190-044 | 200 | I-I’ | (1, 1′) | 380 | 380 | не более 0,07 | |
| II-II’ | (6, 6′) | 220,0±11,0 | 233,0±12,0 | 10,0 | |||
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
