| Максимальная выходная мощность, Вт | 13,2 |
| Ток холостого хода, А, не более | 0,035 |
| Масса трансформатора, не более, кг | 0,45 |

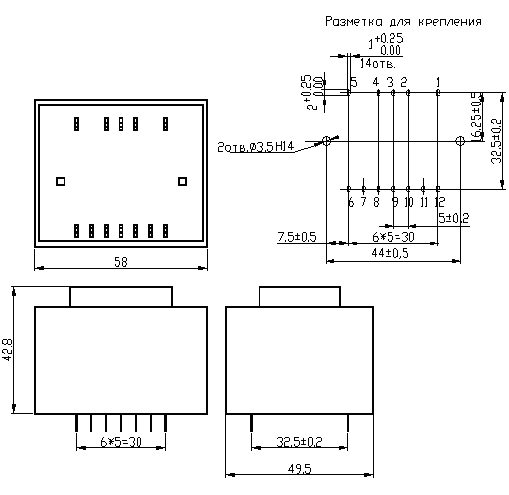

| Габаритные размеры, а*в*с, мм | 58,0×49,5×42,8 |
| Тип магнитопровода | Пластинчатый |
| Типоразмер магнитопровода ГОСТ 20249-80/DIN41302 | ШI-18бx18/EI 54×18 |
| Дополнительное крепление | 2-мя саморезами М3 |
| Типонаминал | Номера выводов вторичных обмоток | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | |
|---|---|---|---|---|
| в режиме холостого хода | в режиме номинальных нагрузок | |||
| ТПГ-114-6В | (7, 11) | 6,9 | 6,0 | 2,2 |
| ТПГ-114-9В | (7, 11) | 10,35 | 9,0 | 1,47 |
| ТПГ-114-12В | (7, 11) | 13,8 | 12,0 | 1,1 |
| ТПГ-114-2×6В | (7, 8); (10, 12) | 2×6,9 | 2×6,0 | 1,1 |
| ТПГ-114-2×9В | (7, 8); (10, 12) | 2×10,35 | 2×9,0 | 0,73 |
| ТПГ-114-2×12В | (7, 8); (10, 12) | 2×13,8 | 2×12,0 | 0,55 |
* — напряжение входа подается на 1–5 выводы
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
