| Максимальная выходная мощность, Вт | 48,0 |
| Ток холостого хода, А, не более | 0,045 |
| Масса трансформатора, не более, кг | 0,85 |

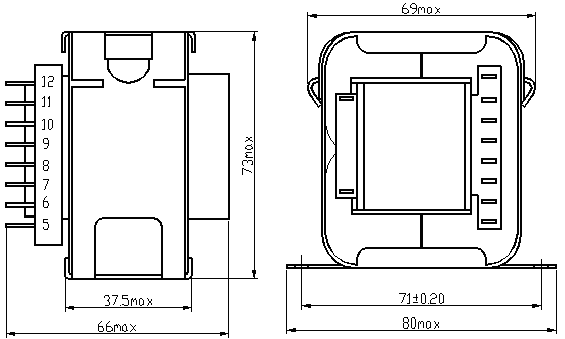

| Габаритные размеры, а*в*с, мм | 69,0×66,0×73,0 |
| Тип магнитопровода | Витой |
| Типоразмер магнитопровода | А44 |
| Дополнительное крепление | Четыре крепёжных отверстия в крепежной скобе |
| Типонаминал | Выходная мощность, Вт | Номер обмотки | Номера выводов | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | ||
|---|---|---|---|---|---|---|---|
в режиме холостого хода |
в режиме номинальных нагрузок |
в режиме холостого хода |
в режиме номинальных нагрузок |
||||
| ТПК-50-001 | 51 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 6,0±0,3 | 7,1±0,4 | 8,5 | |||
| ТПК-50-002 | 50,4 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 9,0±0,5 | 10,8±0,5 | 5,6 | |||
| ТПК-50-003 | 50,4 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 12,0±0,4 | 14,2±0,7 | 4,2 | |||
| ТПК-50-004 | 51 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 15,0±0,8 | 17,9±0,9 | 3,4 | |||
| ТПК-50-005 | 50,4 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 18,0±0,9 | 21,3±1,1 | 2,8 | |||
| ТПК-50-006 | 48 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 24,0±1,2 | 28,4±1,4 | 2,0 | |||
| ТПК-50-007 | 51 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 30,0±1,5 | 35,8±1,8 | 1,7 | |||
| ТПК-50-008 | 50,4 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 36,0±1,8 | 42,0±2,1 | 1,4 | |||
| ТПК-50-009 | 48 | I-I’ | (4, 4′) | 220 | 220 | не более 0,05 | |
| II-II’ | (10, 10′) | 48,0±2,4 | 56,8±2,8 | 1,0 | |||
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
