| Максимальная выходная мощность, Вт | 4,2 |
| Ток холостого хода, А, не более | 0,02 |
| Масса трансформатора, не более, кг | 0,20 |

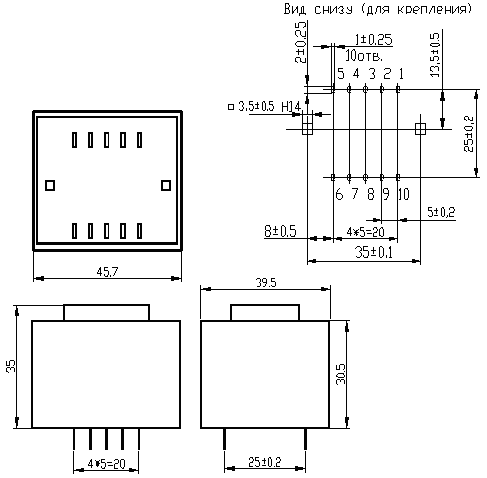

| Габаритные размеры, а*в*с, мм | 45,7×39,5×35,0 |
| Тип магнитопровода | Пластинчатый |
| Типоразмер магнитопровода ГОСТ 20249-80/DIN41302 | ШI-14бx15/EI 42×15 |
| Дополнительное крепление | 2-мя саморезами М3 |
| Типонаминал | Номера выводов вторичных обмоток | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | |
|---|---|---|---|---|
| в режиме холостого хода | в режиме номинальных нагрузок | |||
| ТПГ-121-6В | (7, 9) | 6,9 | 6,0 | 0,70 |
| ТПГ-121-9В | (7, 9) | 10,35 | 9,0 | 0,47 |
| ТПГ-121-12В | (7, 9) | 13,8 | 12,0 | 0,35 |
| ТПГ-121-2×6В | (6, 7); (9, 10) | 2×6,9 | 2×6,0 | 0,35 |
| ТПГ-121-2×9В | (6, 7); (9, 10) | 2×10,35 | 2×9,0 | 0,23 |
| ТПГ-121-2×12В | (6, 7); (9, 10) | 2×13,8 | 2×12,0 | 0,18 |
* — напряжение входа подается на 1–5 выводы
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
