Трансформатор ТПГ-18

Трансформатор ТПГ-18 является аналогом ТП-15, но с улучшенными характеристиками.

Конструктивные особенности:

Увеличена номинальная мощность до 18 ВТ за счёт изменения первичной обмотки. Перегрев при номинальной нагрузке составляет +55 градусов от окружающей температуры.
В каркасе сделана двойная перегородка между первичной и вторичными обмотками для обеспечения пробойного напряжения до 4 КВ от первичной обмотки на корпус и вторичные обмотки.
Увеличена высота крышки на 1 мм для обеспечения слоя заливки компаунда по токам утечки и пробою на 4 КВ на корпус. При этом цоколёвка полностью совпадает с ТП-15.
Введена нумерация выводов на крышке трансформатора и сделан «ключ» для ориентации начала первичной обмотки.

Максимальная выходная мощность, Вт	18,0
Ток холостого хода, А, не более	0,020
Масса трансформатора, не более, кг	0,420

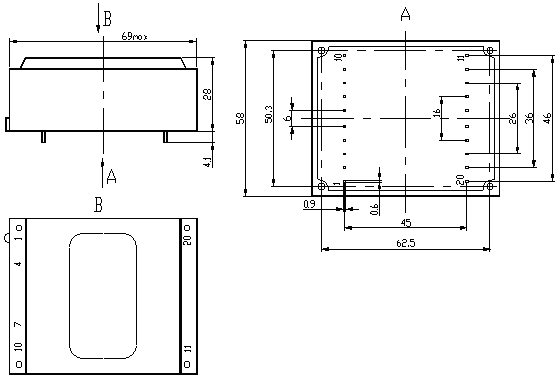

Габаритные размеры, авс, мм	69,0×58,0×28,0
Тип магнитопровода	Витой
Типоразмер магнитопровода	UI 39/13
Дополнительное крепление	Винтами через 4 отверстия в каркасе. Возможно крепление как в печатный монтаж, так и в отверстия вверху крышки для навесного монтажа. Винт 3×14.01.016 ГОСТ 10621–80.

Трансформатор ТПГ-18

Стандартный ряд трансформатора ТПГ-18
Типонаминал	Номера выводов вторичных обмоток	Напряжение вторичных обмоток, В		Ток номинальной нагрузки
Типонаминал	Номера выводов вторичных обмоток	в режиме холостого хода	в режиме номинальных нагрузок	Ток номинальной нагрузки
ТПГ-18-2×6 В	(11,13); (18,20)	2×9,5	2×6,0	1,50
ТПГ-18-2×9 В	(11,13); (18,20)	2×12,0	2×9,0	0,83
ТПГ-18-2×12 В	(11,13); (18,20)	2×15,2	2×12,0	0,60

* — напряжение входа подаётся на 1–4 и 7–10 выводы.

В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
