Трансформатор ТПГ-32

29.06.2007

Трaнcформаторы

Трансформатор ТПГ-32

ТПГ-32 является аналогом ранее выпускавшегося трансформатора ТП-28.

Конструктивные особенности:

Между первичной и вторичными обмотками на каркасе сделана двойная перегородка с зазором 0,5 мм и увеличена высота корпуса на 1,0 мм для обеспечения слоя заливки от обмоток в 1,5 мм. Данные изменения визуально не видны, т. к. конструкция залита.
На крышке ТПГ-32 введена нумерация цоколёвки
На крышке с боковой стороны имеется «ключ» для ориентации стороны первичной обмотки.

Максимальная выходная мощность, Вт	32,0
Ток холостого хода, А, не более	0,060
Масса трансформатора, не более, кг	0,60

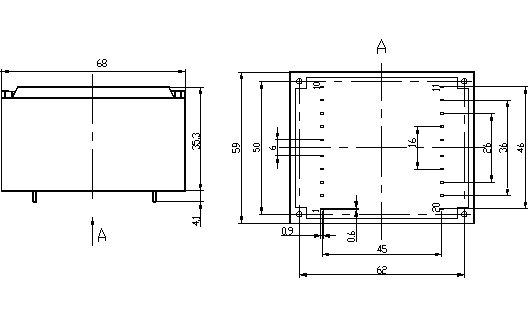

Габаритные размеры, авс, мм	68,0×59,0×35,3
Тип магнитопровода	Витой
Типоразмер магнитопровода	UI 39/20
Дополнительное крепление	4 саморезами М3

Трансформатор ТПГ-32

Стандартный ряд трансформатора ТПГ-32
Типонаминал	Номера выводов вторичных обмоток	Напряжение вторичных обмоток, В		Ток номинальной нагрузки
Типонаминал	Номера выводов вторичных обмоток	в режиме холостого хода	в режиме номинальных нагрузок	Ток номинальной нагрузки
ТПГ-32-2×6 В	(12,14); (17,19)	2×9,5	2×6,0	2,33
ТПГ-32-2×9 В	(12,14); (17,19)	2×12,0	2×9,0	1,55
ТПГ-32-2×12 В	(12,14); (17,19)	2×15,2	2×12,0	1,16
ТПГ-32-2×15 В	(12,14); (17,19)	2×15,2	2×12,0	0,93
ТПГ-32-2×18 В	(12,14); (17,19)	2×15,2	2×12,0	0,77
ТПГ-32-2×20 В	(12,14); (17,19)	2×15,2	2×12,0	0,70

* — напряжение входа подается на 1–4 и 7–10 выводы.

В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
