| Максимальная выходная мощность, Вт | 25,0 |
| Ток холостого хода, А, не более | 0,035 |
| Масса трансформатора, не более, кг | 0,6 |

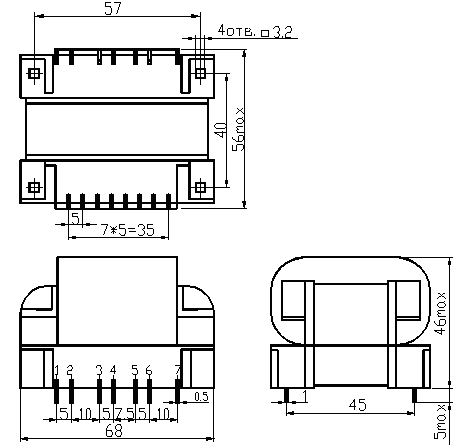

| Габаритные размеры, а*в*с, мм | 68,0×56,0×46,0 |
| Тип магнитопровода | Витой |
| Типоразмер магнитопровода | А33 |
| Дополнительное крепление | 4 саморезами за отверстия в каркасе |
| Типонаминал | Выходная мощность, Вт | Номер обмотки | Номера выводов | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | ||
|---|---|---|---|---|---|---|---|
в режиме холостого хода |
в режиме номинальных нагрузок |
в режиме холостого хода |
в режиме номинальных нагрузок |
||||
| ТПК-25-001 | 24,0 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 6,0±0,3 | 7,1±0,4 | 4,0 | |||
| ТПК-25-002 | 24,75 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 7,5±0,4 | 9,0±0,4 | 3,3 | |||
| ТПК-25-003 | 24,3 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 9,0±0,5 | 10,4±0,5 | 2,7 | |||
| ТПК-25-004 | 25,3 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 11,0±0,6 | 13,2±0,7 | 2,3 | |||
| ТПК-25-005 | 24,0 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 12,0±0,6 | 14,2±0,7 | 2,3 | |||
| ТПК-25-006 | 25,5 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 15,0±0,8 | 17,9±0,9 | 1,7 | |||
| ТПК-25-007 | 25,2 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 18,0±0,9 | 21,0±1,1 | 1,4 | |||
| ТПК-25-008 | 24,0 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 24,0±1,2 | 28,4±1,4 | 1,0 | |||
| ТПК-25-009 | 25,5 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (10, 13) | 30,0±1,5 | 35,8±1,8 | 0,85 | |||
| ТПК-25-010 | 24,0 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (8, 10) | 6,0±0,3 | 7,1±0,4 | 2,0 | |||
| III | (12, 14) | 6,0±0,3 | 7,1±0,4 | 2,0 | |||
| ТПК-25-011 | 25,2 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (8, 10) | 9,0±0,5 | 10,5±0,5 | 1,4 | |||
| III | (12, 14) | 9,0±0,5 | 10,5±0,5 | 1,4 | |||
| ТПК-25-012 | 24,0 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (8, 10) | 12,0±0,6 | 14,2±0,7 | 1,0 | |||
| III | (12, 14) | 12,0±0,6 | 14,2±0,7 | 1,0 | |||
| ТПК-25-013 | 25,5 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (8, 10) | 15,0±0,8 | 17,9±0,9 | 0,85 | |||
| III | (12, 14) | 15,0±0,8 | 17,9±0,9 | 0,85 | |||
| ТПК-25-014 | 25,2 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (8, 10) | 18,0±0,9 | 21,0±1,1 | 0,7 | |||
| III | (12, 14) | 18,0±0,9 | 21,0±1,1 | 0,7 | |||
| ТПК-25-015 | 24,0 | I | (4, 6) | 220 | 220 | не более 0,045 | |
| II | (8, 10) | 24,0±1,2 | 28,4±1,4 | 0,5 | |||
| III | (12, 14) | 24,0±1,2 | 28,4±1,4 | 0,5 | |||
В таблице приведен стандартный ряд наиболее часто заказываемых позиций трансформаторов, также фирма изготавливает любые трансформаторы по параметрам заказчика в пределах габаритной мощности.
