| Максимальная выходная мощность, Вт | 40,0 |
| Ток холостого хода, А, не более | 0,06 |
| Масса трансформатора, не более, кг | 0,7 |

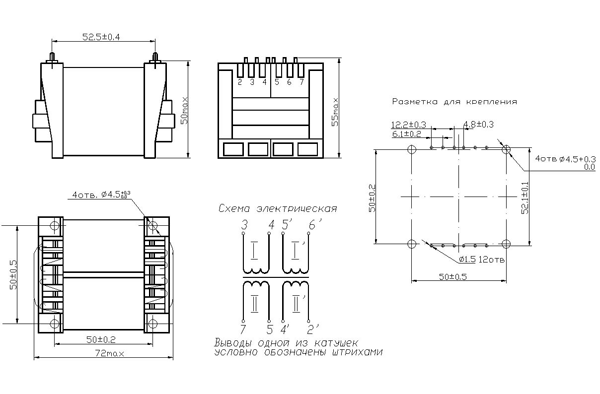

| Габаритные размеры, а*в*с, мм | 72×61×50 |
| Тип магнитопровода | Витой |
| Типоразмер магнитопровода | В43 |
| Дополнительное крепление | Винтами через 4 отверстия в каркасе |
| Типонаминал | Выходная мощность, Вт | Номер обмотки | Номера выводов | Напряжение вторичных обмоток, В | Ток номинальной нагрузки | ||
|---|---|---|---|---|---|---|---|
| в режиме холостого хода | в режиме номинальных нагрузок | в режиме холостого хода | в режиме номинальных нагрузок | ||||
| ТПК-40-001 | 39,0 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II | (4, 2) | 15,0±0,8 | 17,5±0,9 | 1,3 | |||
| II’ | (5, 6) | 15,0±0,8 | 17,5±0,9 | 1,3 | |||
| ТПК-40-002 | 38,4 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II | (4, 2) | 12,0±0,4 | 14,0±0,7 | 1,6 | |||
| II’ | (5, 7) | 12,0±0,4 | 14,0±0,7 | 1,6 | |||
| ТПК-40-003 | 39,0 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II | (4, 2) | 7,5±0,4 | 8,9±0,9 | 2,6 | |||
| II’ | (5, 7) | 7,5±0,4 | 8,9±0,9 | 2,6 | |||
| ТПК-40-004 | 39,0 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II | (4, 2) | 7,7±0,4 | 9,0±0,5 | 2,6 | |||
| II’ | (5, 7) | 7,7±0,4 | 9,0±0,5 | 2,6 | |||
| ТПК-40-008 | 40,0 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II | (4, 2) | 6,0±0,3 | 7,2±0,4 | 3,3 | |||
| II’ | (5, 7) | 6,0±0,3 | 7,2±0,4 | 3,3 | |||
| ТПК-40-009 | 39,0 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II | (4, 2) | 10,3±0,5 | 12,0±0,6 | 1,9 | |||
| II’ | (5, 7) | 10,3±0,5 | 12,0±0,6 | 1,9 | |||
| ТПК-40-010 | 28,5 | I-I’ | (3, 4); (5, 6) | 220 | 220 | не более 0,06 | |
| II-II’ | (4, 2); (5, 7) | 9,5±0,9; 9,5±0,5 | 10,5±0,5 | 1,5 | |||
