Электронный силовой коммутатор предназначен для использования в системах аварийного и бесперебойного питания вместо диодной развязки источников питания.
Коммутатор обеспечивает подключение нагрузки к источнику с большим напряжением, аналогично как при использовании диодов. Однако потери напряжения и рассеиваемая мощность при использовании коммутатора значительно ниже.
Коммутатор обладает достаточно высоким быстродействием, обеспечивая безобрывное переключение.
Второй вариант использования коммутатора – замена диодов выпрямителя в трансформаторных схемах 50-60Гц со средней точкой. При больших токах коммутатор обеспечивает в несколько раз снижение рассеиваемой мощности на выпрямителе.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение коммутации, В | 27 |
| Минимальное напряжение, В | 12 |
| Максимальное напряжение, В | 42 |
| Коммутируемый ток, А | не более 5; 15; 30 |
| Максимальный коммутируемый ток, А (0,5сек.) | 20; 60; 120 |
| Сопротивление открытого канала, мОм | не более 20; 7; 3 |
| Время переключения, мСек | не более 0,1 |

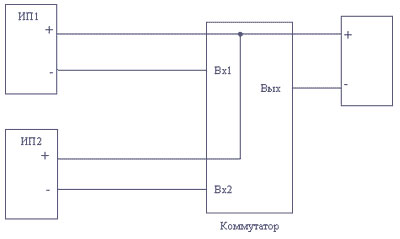

Схема подключения

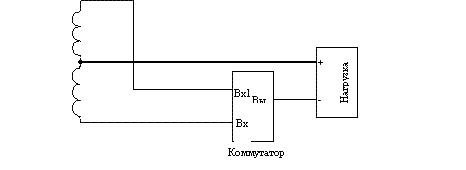

Схема подключения в качестве выпрямителя
Электронный силовой коммутатор с защитой по выходу
Электронный силовой коммутатор предназначен для использования в системах аварийного и бесперебойного питания вместо диодной развязки источников питания.
Коммутатор обеспечивает подключение нагрузки к источнику с большим напряжением, аналогично как при использовании диодов. Однако потери напряжения и рассеиваемая мощность при использовании коммутатора значительно ниже. Коммутатор обладает достаточно высоким быстродействием, обеспечивая безобрывное переключение.
Дополнительная функция коммутатора – защита от перегрузки по току. Нагрузка при этом отключается.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение коммутации, В | 27 |
| Минимальное напряжение, В | 18 |
| Максимальное напряжение, В | 42 |
| Коммутируемый ток, А | не более 30 |
| Максимальный коммутируемый ток, А (10 сек.) | 50 |
| Проходное сопротивление открытого канала, мОм не более | 9 |
| Время переключения, мСек не более | 1 |
| Обратный ток закрытого канала, мА не более | 0,5 |
| Ток срабатывания защиты, А | 55±5 |
| Время реакции защиты на превышение тока, мС | не более 10 |
Подключение и индикация
1. Для подключения коммутатора необходимо снять защитную крышку.
2. Подключение осуществляется в соответствии со схемой, представленной на Рис.1. Маркировка контактов указана на корпусе коммутатора.
3. На лицевую панель коммутатора выведены светодиодные индикаторы «Uвх.1», «Uвх.2», «Uвых.», «Авария» и кнопка «Вкл».
Индикаторы «Uвх.1» и «Uвх.2» показывают от какого канала в данный момент питается нагрузка.
«Uвых.» — наличие выходного напряжения.
«Авария» — срабатывание схемы защиты по току. В случае перегрузки коммутатор отключает нагрузку. Для повторного включения необходимо нажать и отпустить кнопку»Вкл».
! Внимание. Подключение нагрузки происходит при отпускании кнопки «Вкл».
