Данное устройство предназначено для защиты Li-ion аккумуляторных батарей (АБ) с номинальным напряжением 7.2В от глубокого разряда. Защита заключается в отключении нагрузки от АБ при достижении напряжения на АБ некоторого порогового значения, При этом исключается дальнейший разряд и губительная для батареи переполюсовка входящих в неё аккумуляторов.
Напряжение отключения выставляется в соответствии с техническими характеристиками АКБ или по требованиями заказчика.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное входное напряжение, В | 7,2 |
| Максимальное входное напряжение, В | 15 |
| Ток нагрузки, А | 1,5 |
| Максимальный ток нагрузки, А (10 сек – пауза 60 сек) | 4 |
| Напряжение отключения, В | 6 ±0,1 |
| Напряжение включения, В | 7,5 ±0,2 |
| Собственное потребление в состоянии «включено», мА | 0,08 |
| Собственное потребление в состоянии «выключено», мА | 0.2 |
| Падение напряжения вход-выход при токе 1,5А, В | 0.04 |
| Габаритные размеры, мм | 25×16×5 |

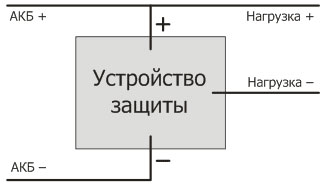

Схема подключения
