Данное устройство предназначено для защиты аккумуляторных батарей (АБ) с номинальным напряжением 24В от глубокого разряда. Защита заключается в отключении нагрузки от АБ при достижении напряжения на АБ некоторого порогового значения, при этом исключается дальнейший разряд и губительная для батареи переполюсовка входящих в неё аккумуляторов.
Напряжение отключения зависит от электрохимической системы аккумуляторной батареи, от её номинального напряжения, от соотношения емкость АБ/ток разряда, от температурного диапазона и выставляется в соответствии с требованиями заказчика. Устройство защиты имеет предупредительную сигнализацию о скором разряде батареи и сигнализацию наличия выходного напряжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное входное напряжение, В | 24 |
| Максимальное входное напряжение, В | 35 |
| Ток нагрузки, А | 10 |
| Максимальный ток нагрузки, А (10 сек – пауза 60 сек) | 20 |
| Напряжение отключения, В (регулируемое) | 21,3 |
| Напряжение, при котором включается светодиод предупредительной сигнализации, В (регулируемое) | 22 |
| Собственное потребление в состоянии «включено», мА | 3 (без светодиода) 6 (со светодиодом) |
| Собственное потребление в состоянии «включено» при включении светодиода предупредительной сигнализации, мА | 9 |
| Собственное потребление в состоянии «выключено», мА | 0.1 |
| Падение напряжения вход-выход при токе 10А, В | 0.1 |
| Габаритные размеры, мм | 50×100×7 (Размеры указаны с учётом радиатора) |

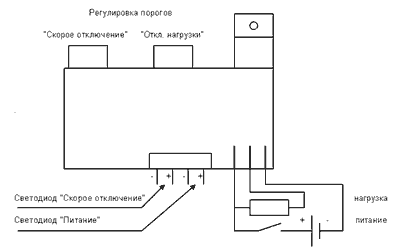

Схема подключения устройства
