Данное устройство предназначено для защиты аккумуляторных батарей от глубокого разряда. Защита заключается в отключении нагрузки от АБ при достижении напряжения на АБ некоторого порогового значения, исключая тем самым дальнейший разряд и губительную для аккумуляторов переполюсовку.
Напряжение отключения зависит от электрохимической системы аккумуляторной батареи, от её номинального напряжения, от соотношения емкость АБ/ток разряда, от температурного диапазона и выставляется в соответствии с требованиями заказчика.
Схема отличается очень низким собственным потреблением и низким сопротивлением открытого ключа во включенном состоянии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное входное напряжение, В не более | 30 |
| Минимальное входное напряжение, В | 5 |
| Ток потребления во включенном состоянии, мА, не более | 2 |
| Ток потребления в отключенном состоянии, мА, не более | 0,1 |
| Сопротивление открытого ключа, Ом, не более | 0,025 |
| Коммутируемый ток, А | 0,6/3/5 |
| Максимально допустимый ток, А | 2,5/8/20 |
Изготавливаются 3 варианта:
1 вариант. Рассчитан на подключение в качестве нагрузки визуальных индикаторов (лампы, светодиоды и т. д.).
При снижении напряжения до величины на 2 — 5% превышающей порог отключения происходит прерывистое подключение нагрузки. Лампа мигает, сигнализируя о скором выключении. По достижении порога отключения происходит полное обесточивание нагрузки.
2 Вариант. Отключение нагрузки происходит скачком при достижении порога отключения. Включение происходит автоматически во время заряда по достижении напряжения на АБ на 5 −10%превышающего номинальное напряжение АБ.
3 Вариант. Отличие от варианта 2 в том, что включение УЗА после отключения возможно только по нажатию кнопки «ПУСК».
ГАБАРИТНЫЕ РАЗМЕРЫ УЗА
| Исполнение А | 25×25×5мм |
| Исполнение Б | 40×7,5×3,5мм |
Исполнение А
Исполнение Б
Исполнение Б:
Рассчитано на установку в батарею между элементами габаритом не менее АА. Ток нагрузки до ЗА (долговременный режим). Максимальный ток нагрузки до 8А (в течении не более 0,2 сек.).

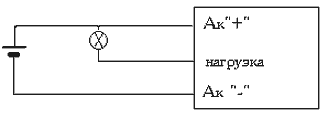

Схема подключения устройства защиты аккумуляторов
Возможно изготовление УЗА с рабочими токами десятки ампер при увеличении габаритов.
Возможно использование УЗА для управления пускателем (защита аккумуляторных батарей автопогрузчиков).
Изготавливаются УЗА по техическому заданию заказчика.
Пример:
