ТЛФ адаптер «Норма»

Адаптер «НОРМА» сертифицирован и соответствует ГОСТу.

Сертификат №РОСС RU.ME35.B00274

ТУ 6654-006-394918-76-2001

ГОСТ Р 51287–99, ГОСТ 30428–96, ГОСТ Р 50932–96.

Универсальный-ТЛФ адаптер»Норма» предназначен для нормализации параметров блокированных линий, линий от АТС «КВАНТ», линий АВУ.

Данный адаптер позволяет подключать импортные телефоны, радиотелефоны, автоответчики, АОНы, оргтехнику (модемы, факсы) и миниАТС имеющие СЕРТИФИКАТ МИНИСТЕРСТВА СВЯЗИ РОССИИ. Возможно подключать до 5 аппаратов одновременно.

Внимание! В связи с участившимися случаями подделок с использованием названия «НОРМА» и № сертификата обратите внимание на внешний вид адаптера. «Норма» должна выглядеть так, как показано на фото.

Существует 3 варианта адаптеров»НОРМА»:

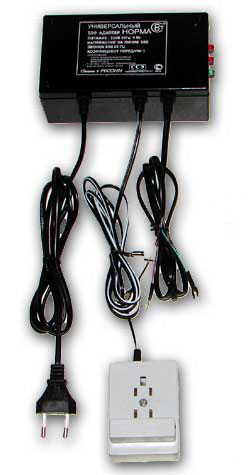

1. «НОРМА» — АВУ

Данный адаптер предназначен для нормализации выходных параметров абонентского комплекта АВУ-ВЧа.

Недостатками АВУ-ВЧа являются:

• трёхпроводное подключение (требуются специальные телефонные аппараты с разделёнными разговорной и вызывной цепями.Такие аппараты отечественной промыщленностью сейчас практически не выпускаются, а импортные вообще только двухпроводные)
• Вызывной сигнал либо синосоидальный, но частотой 50Гц, либо принятой в телефонии частотой 25Гц, но формой далеко не соответствующей стандарту.Поэтому многие телефонные устройства не воспринимают его.
• Низкое линейное напряжение, около 9В, между контактами «Л1», «Л2».

В результате:

• не сохраняется память в телефонных аппаратах, питающихся от линии.
• для нормальной работы разговорной схемы некоторых аппаратов требется большее напряжение (например, напряжение аппаратов PANASONIC составляет около 12В при стандартном токе 35мА).
• невозможна работа аппаратов, распознающих снятие трубки на паралельном телефоне (Автоответчики, АОНы).

ТЛФ адаптер «НОРМА» устраняет эти недостатки: преобразует трёхпроводную линию АВУ-ВЧа в двухпроводную, повышает напряжение линии до 60В и формирует вызывной сигнал, частотой 25Гц.

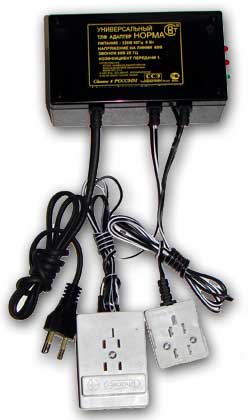

2. «НОРМА» — БЛОК

Данный адаптер предназначен для нормализации выходных параметров блокированной телефонной линии (с временным разделением).

Недостатками такой линии являются:

• Пониженное напряжение вызывного сигнала.
• переодическое снижение напряжения линии до 0В.

При этом:

• не сохраняется память в телефонных аппаратах, питающихся от линии.
• невозможна работа аппаратов, распознающих снятие трубки на паралельном телефоне (Автоответчики, АОНы).

ТЛФ адаптер «НОРМА»- БЛОК устраняет эти недостатки, поддерживая линейное напряжение на уровне 60В и формируя вызывной сигнал достаточной амплитуды.

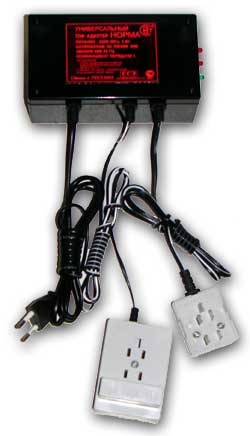

3. «НОРМА»- КВАНТ

Данный адаптер предназначен для нормализации выходных параметров телефонной линии от АТС «КВАНТ».

Особенностью такой линии является низкое, около 5В, напряжение при уложенных трубках.Как только линия занимается или поступает сигнал вызова параметры линии приближаются к стандартным. Однако многим современным аппаратам пяти вольт для нормальной работы не достаточно, сопротивление постоянному току при этом напряжении у них слишком велико и станция «не понимает», когда на таком аппарате снимают трубку.

ТЛФ адаптер «НОРМА»-КВАНТ устраняет этот недостаток, поддерживая линейное напряжение на уровне 60В и помоогает станции понять что трубка снята.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	220В
Потребляемая мощность: a) в режиме ожидания звонка б)в режиме разговора в) в режиме звонка	не более4Вт не более 5Вт не более 10Вт
Напряжение на зажимах выходной линии	6О±5В
Напряжение формируемого вызывного сигнала.	60 ± 10В
Частота вызывного сигнала	25Гц
Минимальное входное напряжение вызывного сигнала	не более ЗОВ
Входное сопротивление: а)на частоте 1000 Гц б) постоянному току в) для вызывного сигнала частотой 25 Гц	600 ± 100Ом не более 320Ом 10 −20кОм
Коэффициент передачи звуковых сигналов	1
Изменение длительности импульсов набора не более	0,5мс

ПОРЯДОК МОНТАЖА

К АВУ-ВЧа:

• Отключить блок АВУ-ВЧа от сети 220В
• Снять крышку блока АВУ-ВЧа. К входным контактам «ЗВ», «Л 1», «Л2» подключить соответственно контакты шнура идущего от ТЛФ- адаптера «Норма».
• Закрыть крышку блока АВУ-ВЧа.
• Подключить к сети 220В АВУ-ВЧа и ТЛФ-адаптер «Норма» — загорается светодиод «СЕТЬ».
• Включить телефон в розетку ТЛФ адаптера»Норма»,обязательно проверив правильность подключения телефонной вилки (телефон подключается только к контактам «а» и «б») — при снятой трубке загорается светодиод «ЛИНИЯ».

Для проверки попросите знакомых Вам позвонить (подключив заведомо исправный, двухпроводный. телефон) при поступлении звонка загорается светодиод «ЗВОНОК»

К блокированной линии и к АТС «Квант»

• Подключить ТЛФ адаптер «Норма» к телефонной линии — контакты «Л 1», «Л2»
• Подключить ТЛФ адаптер «Норма» — к сети 220В — загорается светодиод «Сеть».
• Включить телефон в розетку ТЛФ адаптера «Норма»,обязательно проверив правильность подключения телефонной вилки (телефон подключается только к контактам «а»и «б») — при снятой трубке загорается светодиод «ЛИНИЯ».

Для проверки попросите знакомых Вам позвонить (подключив заведомо исправный двухпроводный телефон) — при поступлении звонка загорается светодиод «ЗВОНОК».

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

• Интервал рабочих температур от +10°С до +40°С
• Относительная влажность воздуха до 80% при +25°С
• Запрещается подавать на устройство напряжение при снятой крышке.
• Режим работы — круглосуточный.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• Запрещается разбирать устройство, не отключив его предварительно от сети.
• Ремонт устройства должен производиться только в условиях специализированной мастерской.
• Не допускать попадания жидкости в корпус устройства.

ПРАВИЛА ХРАНЕНИЯ

Устройство следует хранить в отапливаемых и вентилируемых при температуре от + 10°С до +40°С и относительной влажности воздуха до 80% при температуре +25°С в упаковке поставщика при отсутствии в окружающей среде кислотных и других агрессивных примесей.
