Система радиоуправления МЕГА 433-6/6-10/5-20

Система предназначена для управления тремя электродвигателями 24 В (до 100 Вт) с осуществлением реверса и совместно с платой реле и состоит из следующих модулей:

1) МЕГА 433-10 — приёмник 10-тиканальный;
2) МЕГА 433-6 — пульт передатчика;
3) МЕГА 6-10 — пульт ручного управления;
4) Плата реле — управление и защита двигателя.

Недопустимо использование без токо-ограничивающего термистора 6–12 Ом.
Защита пусковых токов срабатывает на токе ~20 А.
Переключение на ручное управление производится посредством нажатия аварийной кнопки.

Система имеет следующие технические характеристики:

Передатчик МЕГА 433-6

Частота — 433 МГц, 32 канала с автовыбором
Мощность — 10 мВт.
Напряжение питания — 2,2–3,8 В.
Ток, потребляемый в режиме передачи — 25 мА.
Ток покоя — 25мкА.
Скорость данных — 1 кбит/сек.
Всегда передаётся целое число пакетов данных.
Модуляция FSK.
Помехоустойчивое кодирование, передача контрольной суммы.
Количество каналов — 6.

Приёмник управления МЕГА 433–10.

Частота — 433 МГц, 32 канала с автовыбором
Чувствительность — 0,7 мкВ.
Напряжение питания — 2,2–3,8 В.
Постоянный потребляемый ток — 12 мА.
Скорость данных до 2 кбит/сек. Ограничена программно.
Модуляция FSK.
Помехоустойчивое кодирование, подсчёт контрольной суммы при приёме.
Количество выходных каналов — 10.

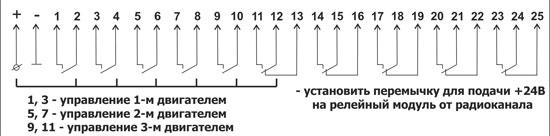

Подключение

Модуль приёмника:

Плата реле:

Входы:

• Желтый (красный) — «+» 1 канал, «+» 1 реверс
• Желтый (зеленый) — «+» 2 канал, «+» 2 реверс
• Желтый (красный, зеленый) — «+» 3 канал, «+» 3 реверс

Выходы:

• Белый (1 красный) — «+» 1 канал, «-» 1 канал
• Белый (2 красный) — «+» 2 канал, «-» 2 канал
• Белый (3 красный) — «+» 3 канал, «-» 3 канал

Питание:

• Белый (красный) — «+» красный
• Белый (черный) — «-» черный

Плата реле — управление и защита 3х двигателей. Защита по току — каналы 2 и 3. Реверс — каналы 1, 2 и 3.

Пульт передатчика радиоканала МЕГА 433-6

Заряжается от прилагаемого БП 5В 1А. Зарядное устройство и контроллер аккумулятора встроены в корпус пульта. Аккумулятор LP-603450 3,7В 1050мАч.

Пульт ручного управления МЕГА 6-10

Обеспечивает ручное управление. Набор из 6 команд. Длина провода 9 м.
