Система мониторинга аккумуляторных батарей МЕГА-3 60-200

Система мониторинга аккумуляторных батарей МЕГА-3 60-200 предназначена для контроля состояния элементов составной батареи в процессе зарядно-разрядных испытаний.

Устройство позволяет измерять напряжение и температуру каждого элемента из соединенных в единую батарею, общий ток батареи, измерять вкачанную или отданную емкость при заряде или разряде, измерять время каждого процесса и отображать эти данные на удаленном ПК с возможностью просмотра, сохранения и распечатки данных по каждому элементу батареи.

Основные технические характеристики и данные:

Напряжение питающей сети — 220 В
Потребляемая мощность — 15 Вт
Количество модулей измерительных — 60 шт
Диапазон измеряемого напряжения — 0-4 В
Диапазон измеряемого тока — 1-200 А
Точность измерения напряжения — ±0,01 В
Точность измерения температуры — ±0,5˚С
Время опроса датчиков — 30 сек
Максимальная длина кабеля RS-485 — 100 м

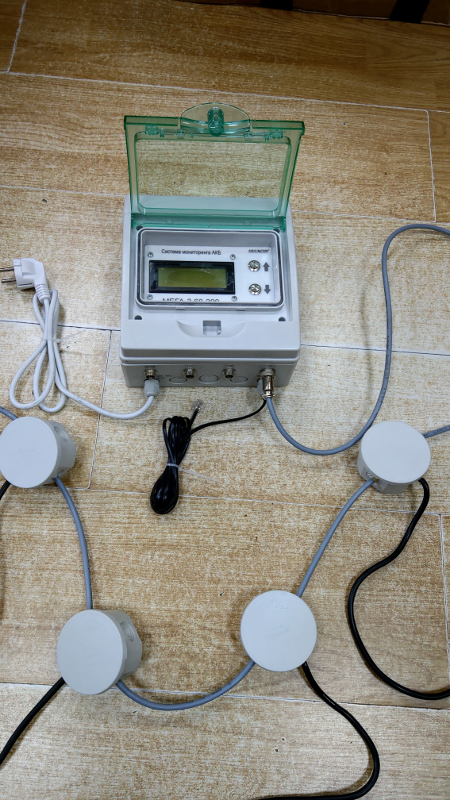

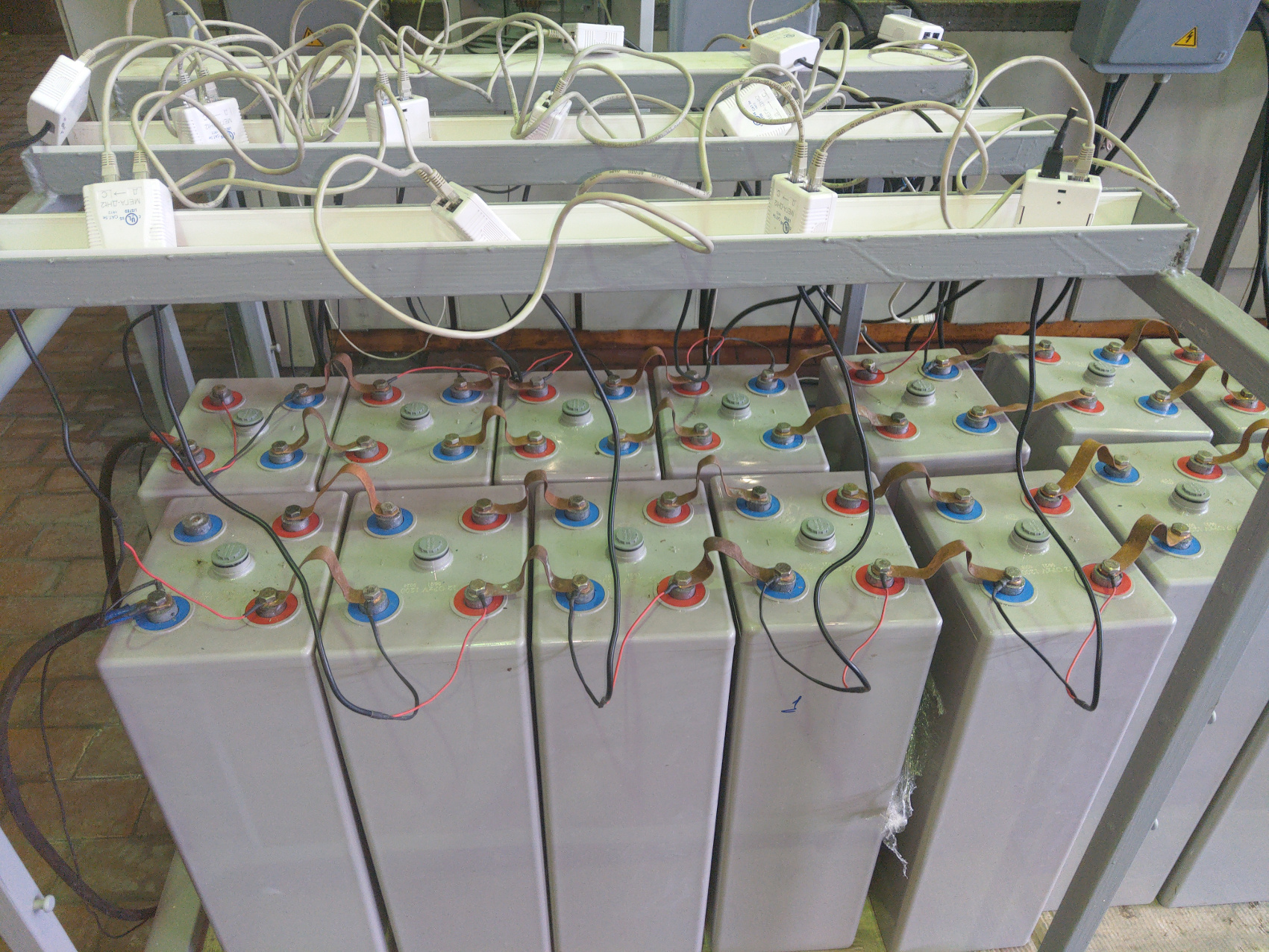

Фото работающей системы на заводе:                          Фото интерфейсного и измерительных модулей:
