Регистратор емкости состоит из 2 частей:
Технические характеристики
| Напряжение питания, В | 15-30 |
| Ток потребления, мкА не более (разряд батареи 2,6Ач в год) |
300 |
| Максимальный измеряемый ток, А (долговременный) |
10 |
| Пиковое значение измеряемого тока, А (не более 1 сек) |
42 |
| Максимальное значение регистрируемой емкости, Ач | 355,0 |
| Дискретность отображения, Ач | 0,1 |
| Погрешность измерения емкости, % не более | 5 |
| Значение емкости сохраняется в энергонезависимой памяти | через каждые 4% от максимального значения (14,2Ач). |

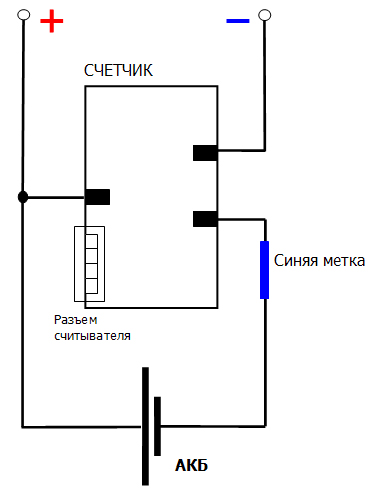

Подключение платы счетчика к АКБ
Регистратор позволяет (данные функции можно ввести, сейчас они не реализованы):
Подключение
Подключите счетчик к батарее согласно рисунку.
Подключите «Считыватель разрядной емкости» к разъему на плате счетчика.
Нажмите кнопку Вкл/Пуск на время 1 сек.
На экране появится надпись «С».
Следом за ней — считанная емкость, например 11.2. Емкость отображается в Ампер-часах.
Далее появится надпись Но.— номер.
Далее 06.10 — месяц и год изготовления.
Затем порядковый номер платы 5 в этом месяце.
Эта информация отобразится 2 раза по кругу и устройство выключится.
Считывание данных производится при включении по нажатию кнопки. Подключение следующей платы счетчика должно осуществляться только после погасания дисплея. Если вы вовремя вывода данных подключить другую плату, отображаемая информация не обновится.
