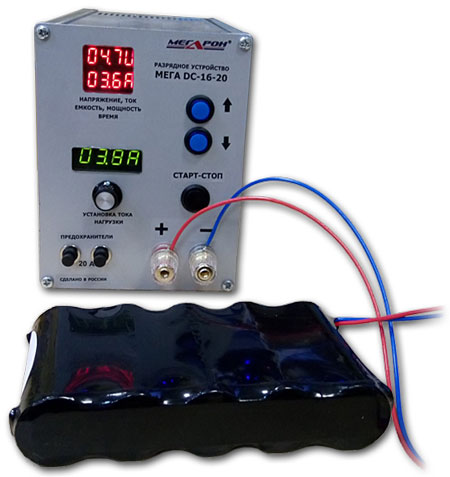

Разрядное устройство Мега DC-16–20

Разрядное устройство «МЕГА DC-16-20» является прибором, с помощью которого можно измерять и контролировать напряжение, ток, мощность, емкость и время, установить защиту по напряжению, по току, по емкости и по времени, а также защиту от низкого напряжения. Во время работы есть возможность переключать режимы отображения. Таким образом, разрядное устройство подходит для мониторинга напряжения, тока, мощности, емкости и времени, а также применяется для разрядки аккумуляторов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ДАННЫЕ

• Дисплей для отображения напряжения, тока, зарядки, емкости, времени и возможность для переключения питания.
• Функция калибровки. Вы можете откалибровать значения напряжения и тока самостоятельно.
• Двойной 4-разрядный светодиодный индикатор, 3-разрядное измерение значения.
• Функция включения / выключения нагрузки.
• Защита от низкого напряжения, перегрузки по току, повышенного напряжения, по истечению времени заряда/разряда.
• Второй дисплей отображает предустановленную нагрузку.

1. Диапазон входного напряжения:	0-16V
2. Максимальный ток нагрузки:	0-20A
3. Режим отображения:	два 4-разрядных светодиодных индикатора
4. Разрешение дисплея:	0.01V, 0.01A, 0.01W, 0.01AH, 0.01H
5. Точность измерения напряжения:	± 1%
6. Точность измерения тока:	± 2%
7. Частота измерений:	5 изм / сек
8. Виды защиты:	OCP (защита по току), OAH (защита от перезаряда), OVP (защита от перенапряжения), OPP (защита по мощности), OFT (защита по времени).
9. Диапазоны установок защиты:	OCP: 0.01 … 100A OAH: 0.01AH … 999AH OVP: 0.01V … 99.9V OPP: 0.01W … 9.99kW OFT: 0.01h … 99.9h
10. Размер (мм):	170×130×270



УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

1. Интервал рабочих температур от −10°С до +50°С
2. Относительная влажность воздуха до 80% при 25°С
3. Режим работы — круглосуточный.

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

Прибор оборудован двойным 4-хсегментным индикатором для отображения информации и 3-мя функциональными кнопками для управления. Нажатиями кнопок <↑↓> происходит переключение режимов отображения или установка параметров работы прибора. Кнопка <Старт-Стоп> используется для включения/отключения нагрузки, для входа/выхода в режим настройки или для подтверждения введённых значений в режиме настройки параметров. Поворотом ручки резистора выставляется требуемый ток разряда.

РАБОТА С ЗАРЯДНЫМ УСТРОЙСТВОМ

1. Подключите аккумуляторную батарею, соблюдая полярность.
2. Убедитесь, что входное напряжение находится в допустимых пределах (0-16V). Включите прибор, на верхнем дисплее отобразится текущее напряжение, на нижнем — OFF (по умолчанию) — это означает, что нагрузка отключена. Нагрузка включается/отключается нажатием кнопки <Старт-Стоп>.
3. Нажатиями кнопок <↑↓> происходит переключение режимов отображения: напряжения (V), тока (A), мощности (P), ёмкости © и времени (H).
Метод входа в режим настроек: во включённом состоянии нажмите и удерживайте кнопку <Старт-Стоп> — на верхнем дисплее высветится «0-U», это означает, что прибор находится в режиме настроек. Короткие нажатия кнопки <Старт-Стоп> переключают режимы настройки по кругу: 0-U, 1-C, 2-ES, 3-r, 4-ON, 5-OV, 6-OP, 7-OC, 8-AH, 9-Hr и 10-L.

Выход из режима настроек: В режиме настройки удерживайте кнопку <Старт-Стоп>.

5. Функции режима настройки:

1. «0 — U» производит калибровку значения вольтметра. Используйте кнопки <↑↓> для установки нужного значения. Для более точной калибровки можно воспользоваться эталонным вольтметром.

2. «1 — С» производит калибровку значения амперметра. Используйте кнопки <↑↓> для установки нужного значения. Для более точной калибровки можно воспользоваться эталонным амперметром.

3. «2 — ES» этот режим сохраняет параметры. После калибровки значений напряжения и тока для сохранения параметров используйте этот режим.
Символ «-Y-» и нажатие <Старт-Стоп> означает сохранение настроек и выход.
Символ «-n-» и нажатие <Старт-Стоп> означает выход без сохранения параметров и переход к другим настройкам.

4. «3 — R» используется для сброса всех установок прибора к заводским настройкам. Используя кнопки <↑↓> выведите на дисплей символ «-Y-» и нажмите кнопку <Старт-Стоп>

5. «4 — ON» в данной реализации прибора этот режим аппаратно отключен.

6. «5 — OV» защита от перенапряжения (OVP), Если значение OVP установлено, то при достижении установленного напряжения нагрузка будет автоматически отключена.
Верхний дисплей отобразит «AL» (Alarm), нижний — «-OVP». Используя кнопки <↑↓> можно посмотреть сколько прошло времени до срабатывания защиты (Н), вкачанную в аккумулятор емкость ©, значения напряжения (V), тока (A), мощности (Р).

7. «6 — OP» защита по мощности (OPP). Если значение OVP установлено, то при достижении установленной мощности нагрузка будет автоматически отключена. Верхний дисплей отобразит «AL» (Alarm), нижний — «-OVP». Используя кнопки <↑↓> можно посмотреть сколько прошло времени до срабатывания защиты (Н), извлеченную из аккумулятора емкость ©, значения напряжения (V), тока (A), мощности (Р).

8. «7 — OC» защита по току (OCP) Если значение установлено, то при достижении установленного тока нагрузка будет автоматически отключена. Верхний дисплей отобразит «AL» (Alarm), нижний — «-OVP». Используя кнопки <↑↓> можно посмотреть сколько прошло времени до срабатывания защиты (Н), извлеченную из аккумулятора емкость ©, значения напряжения (V), тока (A), мощности (Р).

9. «8 — AH» защита по превышению емкости (OAH). Если значение установлено, то при достижении установленной емкости нагрузка будет автоматически отключена.
Верхний дисплей отобразит «AL» (Alarm), нижний — «-OAH». Используя кнопки <↑↓> можно посмотреть сколько прошло времени до срабатывания защиты (Н), извлеченную из аккумулятора емкость ©, значения напряжения (V), тока (A), мощности (Р). Нужно особо отметить, что установленное значение запоминается. Для сброса значения используйте долгое нажатие на кнопку <↓> или выключите и снова включите устройство.

10. «9 — Hr» защита по времени (OHr) Если значение установлено, то по достижении этого времени нагрузка будет автоматически отключена. Верхний дисплей отобразит «AL» (Alarm), нижний — «-OHr». Используя кнопки <↑↓> можно посмотреть сколько прошло времени до срабатывания защиты (Н), вкачанную или извлеченную из аккумулятора емкость ©, значения напряжения (V), тока (A), мощности (Р).

11. «10 — L» защита от низкого напряжения (LoP) Если значение установлено, то при напряжении менее установленного нагрузка будет автоматически отключена. Верхний дисплей отобразит «AL» (Alarm), нижний — «-LoP». Используя кнопки <↑↓> можно посмотреть сколько прошло времени до срабатывания защиты (Н), извлеченную из аккумулятора емкость ©, значения напряжения (V), тока (A), мощности (Р).

ПРИЛОЖЕНИЕ 1

Функции с «5 — OV» по «10 — L» представляет различные значения установок защиты. По умолчанию значение 0, указывающее «функции защиты не используются». Ненулевой параметр означает использование «функции защиты» После установки параметров настройки должны быть сохранены через режим «2 — ES».

Если в приборе установлена функция защиты, вы можете быстро сбросить этот режим используя долгое нажатие кнопки <↑>

ПРИЛОЖЕНИЕ 2

Пример установок разряда АКБ

1. Установить резистором требуемую силу тока разряда АКБ.
2. Нажать и удержать кнопку <Старт-Стоп> для входа в настройки.
3. Короткими нажатиями <Старт-Стоп> выбрать режим «10-L».
4. Кнопками <↑↓> установить требуемый уровень напряжения разряда АКБ.
5. Короткими нажатиями <Старт-Стоп> выбрать режим «2-ES».
6. Кнопками <↑↓> выбрать символ «-Y-» и нажать <Старт-Стоп> для сохранения настроек и выхода из меню настроек.
7. Нажать кнопку <Старт-Стоп> для запуска процесса разряда АКБ.

По данному примеру можно также установить другие режимы настроек, описанные в Паспорте на прибор.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• Не превышайте максимально допустимые значения напряжения и тока прибора, иначе это может повредить устройство.
• Соблюдайте полярность при подключении нагрузки.

ПРАВИЛА ХРАНЕНИЯ

Зарядно-разрядное устройство следует хранить в отапливаемых и вентилируемых помещениях при температуре от 10°С до 40°С и относительной влажности воздуха до 80% при температуре 25°С в упаковке поставщика при отсутствии в окружающей среде кислотных и других агрессивных примесей.

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Фирма — изготовитель гарантирует нормальную работу РУ в течение 6 месяцев со дня продажи магазином, но не более 12 месяцев со дня выпуска. В течение указанного срока предприятие — изготовитель бесплатно устраняет обнаруженные дефекты либо заменяет изделие, при соблюдении потребителем условий и правил хранения, приведенных в данном руководстве.
