Графические зависимости сопротивлений от степени разряженности для аккумуляторов и АКБ на основе Li

18.05.2007

Статьи

Изготовитель	Модель

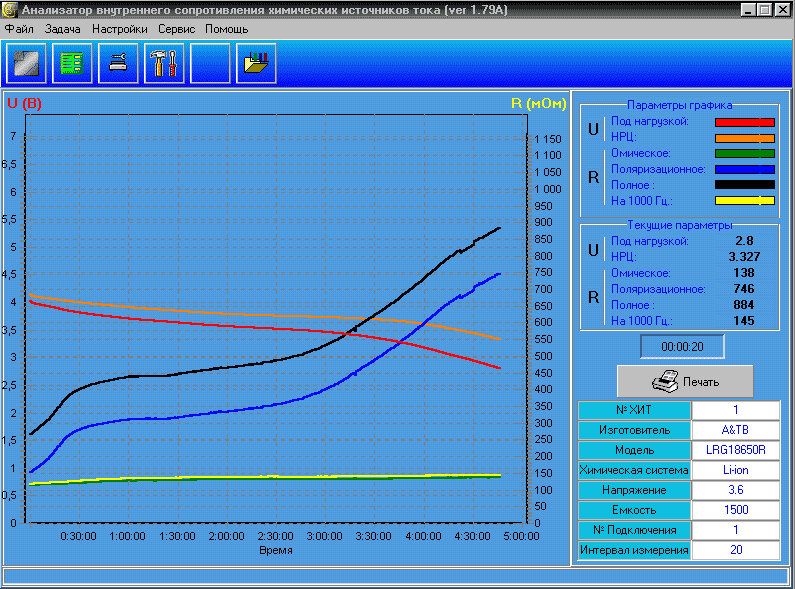

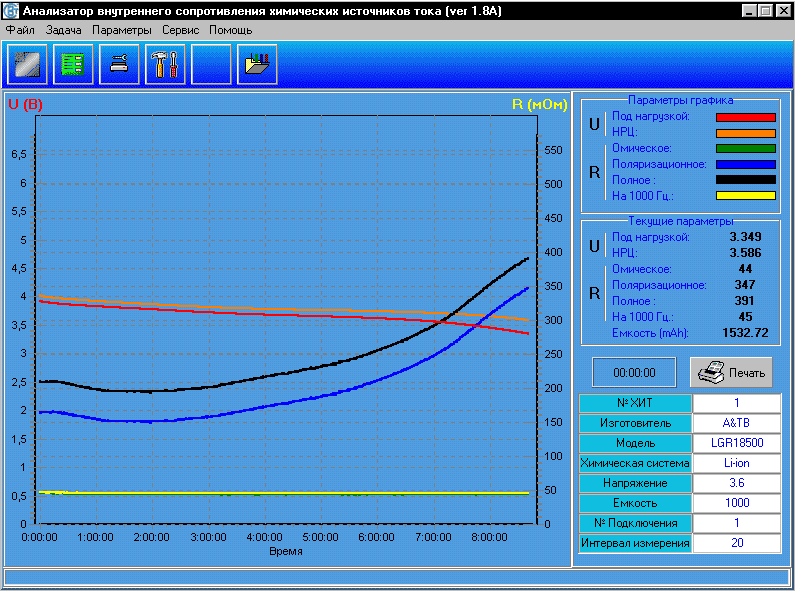

A&TB	LGR18500 LRG18650R

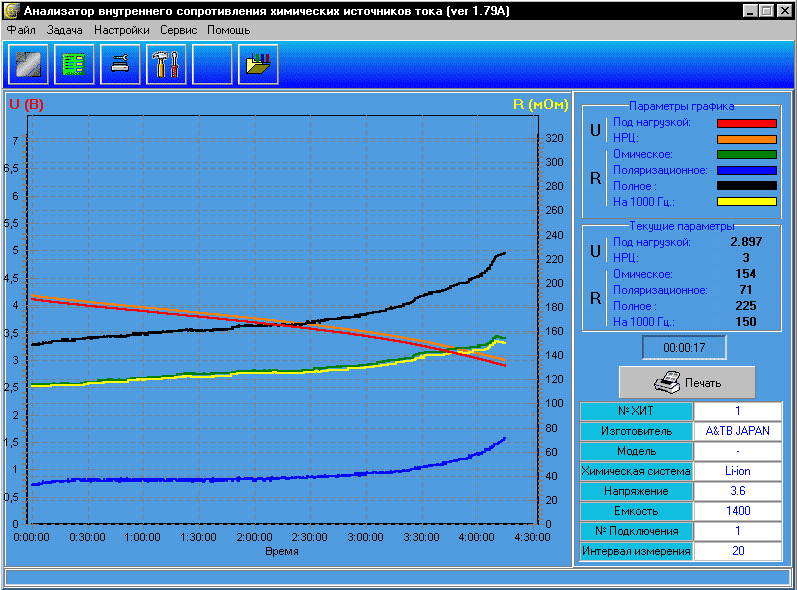

A&T JAPAN	неизвестна
Panasonic	CGR18650

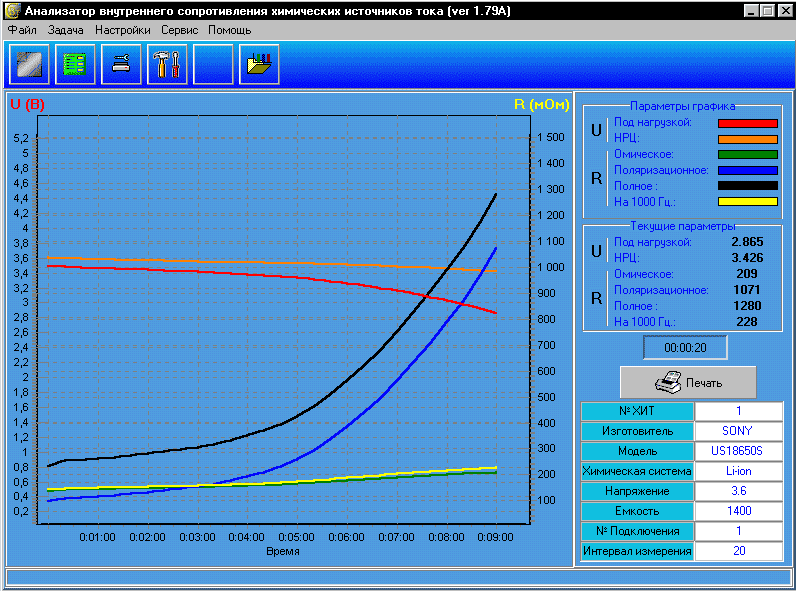

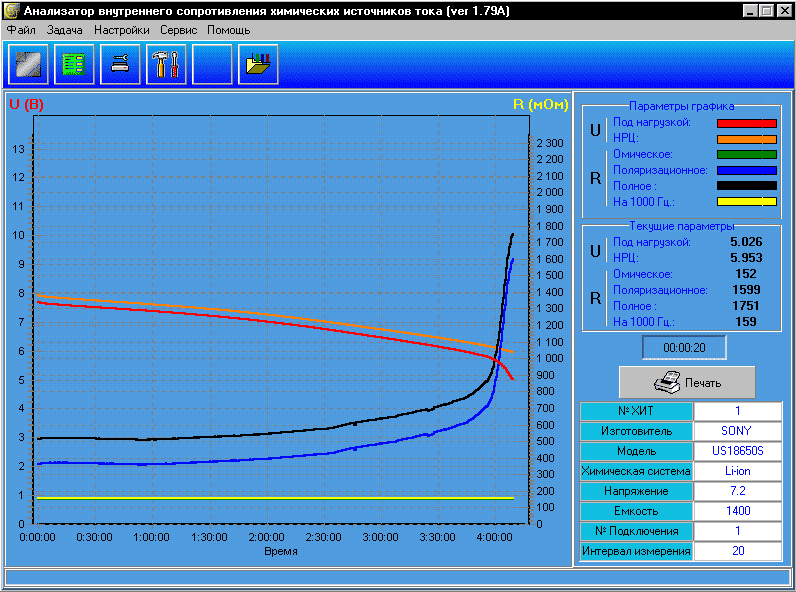

Sony	US18650S напряжение 3.6В US18650S напряжение 7.2В

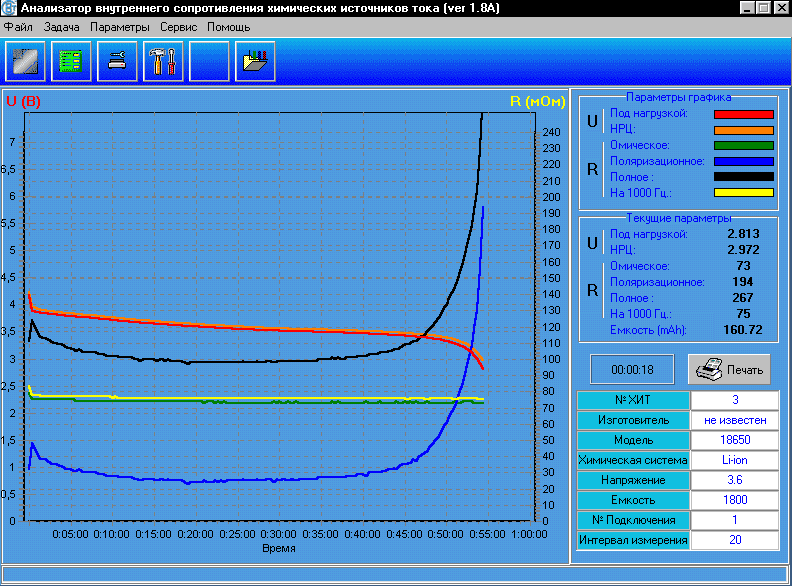

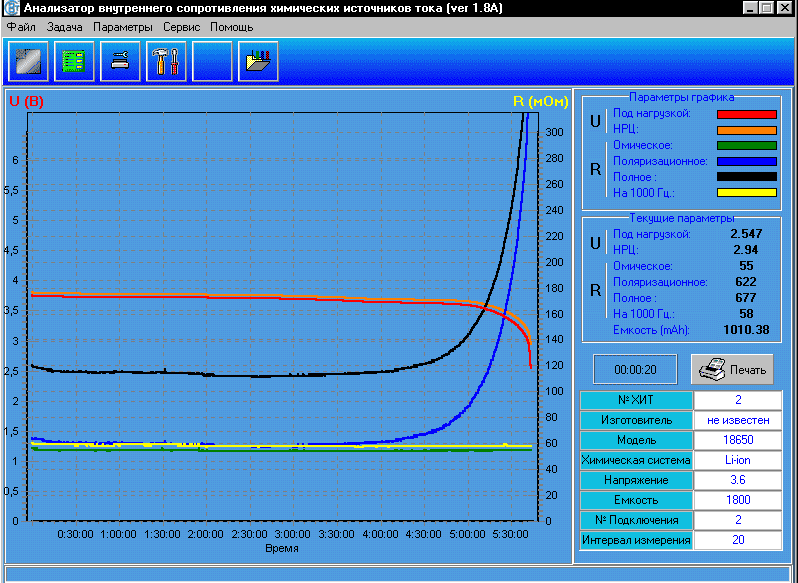

Неизвестный	18650 18650 R32A13

красный — напряжение на клеймах аккумулятора под током I2 в конце интервала времени T2(см. описание на измеритель)
оранжевый — напряжение разомкнутой цепи
зеленый — омическая составляющая сопротивления
синий — поляризационная составляющая сопротивления
черный — полное сопротивление
желтый — импеданс на частоте 1000Гц
