Зарядно-питающее устройство ChAPb-220-24-60000

Зарядно-питающее устройство (ЗПУ) предназначено для заряда свинцовых 24В АКБ током до 60А и обеспечения радиоэлектронных приборов и устройств стабилизированным напряжением 24В постоянного тока от однофазной сети переменного тока частотой 50Гц и напряжением 220В.

Зарядно-питающее устройство (ЗПУ) предназначено для заряда АКБ и обеспечения радиоэлектронных приборов и устройств стабилизированным напряжением 24В постоянного тока от однофазной сети переменного тока частотой 50Гц и напряжением 220В.

УСТРОЙСТВО ИЗДЕЛИЯ

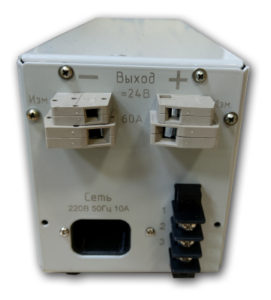

ЗПУ собрано в металлическом корпусе. На лицевой панели расположены светодиодные индикаторы наличия сети 220В и выхода 24В, а также сетевой выключатель. На задней панели расположены клеммные колодки для соединения с нагрузкой (измерительные и силовые), разъём для подключения к питающей сети и «сухие контакты».

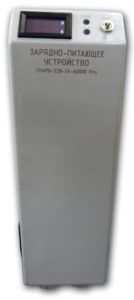

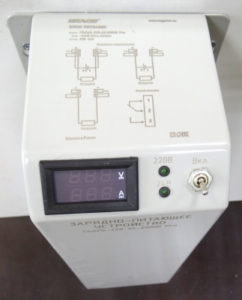

В модели ПРО — добавлен цифровой вольтметр — амперметр и автомат защиты на 60А

Рекомендуемые эксплуатационные режимы:

• интервал температур от −40 оС до + 55 оС;
• относительная влажность воздуха до 80% при + 25 оС (без образования конденсата);
• атмосферное давление от 650 до 800 мм рт. ст.

Перед эксплуатацией необходимо ознакомиться с данным паспортом.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Входное напряжение, B 220
• Максимальный ток потребления от сети, не более, А 10
• Частота питающей сети переменного тока, Гц 45…65
• Максимальное выходное напряжение, В 28
• Диапазон автоматической регулировки ыходного напряжения, В 21…28
• Максимальный выходной ток, А 60
• Ток ограничения, не более, А 75
• Диапазон рабочих температур, Со −20…+55
• Диапазон температур хранения, Со −40…+60
• Масса не более, кг 10
• Габаритные размеры, ВхШхГ, мм 125×140×360

Все параметры измеряются при входном переменном напряжении 220В.

КОМПЛЕКТ ПОСТАВКИ

• зарядно-питающее устройство 1
• паспорт 1
• упаковка 1

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Запрещается разбирать ЗПУ!

Запрещается включать ЗПУ в сеть в разобранном виде!

При выходе устройства из строя, ремонт должен осуществляться в условиях специализированной мастерской.

ПОДГОТОВКА К РАБОТЕ И ПРАВИЛА ЭКСПЛУАТАЦИИ

После транспортировки при температуре ниже 0о С, во избежание появления конденсата, перед включением устройство необходимо выдержать в нормальных климатических условиях не менее 4 часов. Во время эксплуатации не допускать попадания внутрь прибора жидкостей, металлических предметов, пыли и грязи.

РАБОТА С ЗПУ

Подключите ЗПУ к сети 220В.

Подключите РЭП к силовым клеммам (60А) в соответствии с указанной полярностью. При включении выключателя «Сеть» загорятся светодиодные индикаторы «Сеть» и «24В».

В процессе работы возможна корректировка выходного напряжения в зависимости от степени заряженности АКБ. При необходимости более точного и полного заряда АКБ подключите к измерительным клеммам «+» и «-» провода сечением не меньше 0,5 мм2 и подсоедините их дополнительно к клеммам АКБ –– устройство скомпенсирует падение напряжения на силовых проводах.

«Сухие контакты» 1, 2 и 3: при аварии или если ЗПУ выключено –– замкнуты контакты 1 и 2, при нормальной работе –– замкнуты контакты 2 и 3.
