Блок многофункциональный совмещает в себе:
Источник питания обеспечивает стабилизированное напряжение 12В током до 700мА для питания микропроцессорной системы сбора и обработки информации «интеллектуального дома». Источник питания включает в себя зарядное устройство, аккумуляторную батарею (внешнее подключение) и нормирующий преобразователь, стабилизирующий выходное напряжение на уровне 12В при изменении напряжения батареи от 7 до 16В (Падение напряжения на батарее до 7В происходит при запуске генератора аварийного питания).
Устройство индикации сети служит для сбора информации о наличии фазного напряжения 220В по пяти каналам.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
I. Зарядное устройство
| Входное напряжение, В | 160 — 250 |
| Частота входного напряжения, Гц | 50±2 |
| Потребляемая мощность, Вт | не более 15 |
| Максимальное выходное напряжение, В | 13,6 |
| Максимальный ток заряда, А | 1 |
| Характеристика заряда | I — U |
II. Нормирующий преобразователь
| Входное напряжение, В | 7 — 16 |
| Выходное напряжение, В | 12 |
| Нестабильность выходного напряжения, % | не более 2 |
| Максимальный ток нагрузки, А | 1 |
| Защита от перегрузки — ограничение выходной мощности на уровне 12Вт |
III. Устройство индикации сети
| Порог определения наличия напряжения, В | не более 100 |
| Входное сопротивление, кОм | не менее 20 |
| Выходное напряжение логического «0», В | не более 0,5 |
| Выходное напряжение логической «1», В | не менее Uип −0,5 |
| Ток нагрузки логических выходов, мА | не более 10 |
ПОДКЛЮЧЕНИЕ

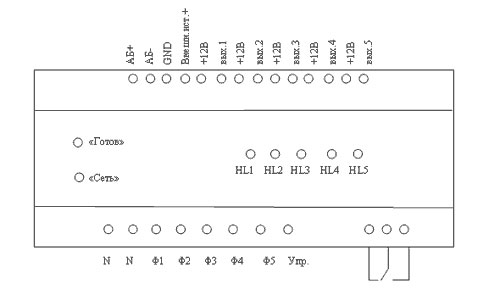

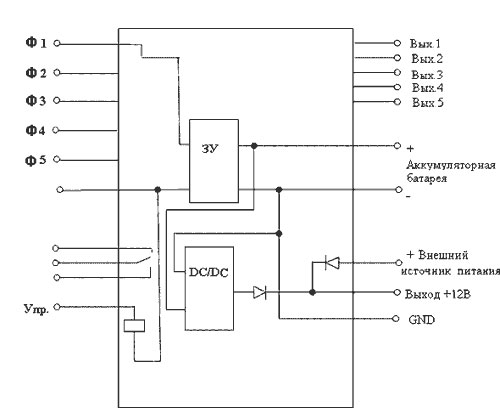

Схема подключения
Назначение контактов
ИНДИКАЦИЯ
На верхней крышке блока расположены 6 светодиодных индикаторов.
HL1 — HL5 – наличие напряжения в соответствующих каналах Ф1 — Ф5.
«Сеть» — наличие питания зарядного устройства. (Зарядное устройство подключено к контактам N и Ф1).
«Готов» — если индикатор погашен, следовательно идет заряд. Свечение индикатора означает переход на второй этап заряда при постоянном напряжении. Степень заряженности аккумуляторной батареи не менее 80%.
