Автоматизированное зарядно-подзарядное устройство МЕГА АЗПУ-24/3-20

Автоматизированное зарядно-подзарядное устройство МЕГА-АЗПУ-24/3-20 предназначено для подзаряда и заряда двух последовательно соединённых аккумуляторных батарей 6СТ-190N (АБ). Количество независимых зарядно-подзарядных каналов — 3 шт.
Питающая сеть — ток переменный трёхфазный без нейтрали, напряжение 380 В, частота 50 Гц.

Канал обеспечивает:
— защиту от переполюсовки, короткого замыкания, безыскровое подключение АБ;
— независимость от длины зарядных проводов (благодаря четырехпроводной схеме подключения);
— защиту силовой зарядно-подзарядной цепи автоматическим выключателем;
— заряд АБ заданным стабилизированным током до заданного стабилизированного зарядного напряжения с последующим подзарядом АБ при данном стабилизированном напряжении до достижения тока 1/10 от установленного. При этом загорается светодиод «ЗАРЯЖЕН» и происходит переход на поддерживающий заряд при стабильном напряжении;
— передачу величины напряжения на АБ по интерфейсу RS485 на внешний пульт управления, при этом питание системы передачи осуществляется от данной АБ (при отсутствии питания от сети 380 В — от любой подключенной АБ).

Технические характеристики канала при заряде (подзаряде) АБ

Диапазон задания уставок стабилизированного зарядного тока                      2,0 – 20,0 А
Задание уставок стабилизированного зарядного тока                                          плавное, шаг 0,1А
Диапазон задания уставок стабилизированного зарядного напряжения      26,0 – 30,0 В
Задание уставок стабилизированного зарядного напряжения                          плавное, шаг 0,1В

АЗПУ обеспечивает:
— световую сигнализацию о подаче напряжения питающей сети;
— включение заряда (подзаряда) АБ автоматическое, даже при сбое питающей сети;
— периодическую проверку температуры АБ, что бы она не поднималась выше 45 ℃. Если температура окажется выше 45 ℃, АЗПУ  уменьшает зарядный ток наполовину или прерывает заряд на время, необходимое для снижения температуры до 30 ℃. Если температура превысит +55 ℃ либо снизится ниже -30 ℃, загорается светодиод «ОШИБКА/АВАРИЯ» и отображается ошибка на табло индикации, заряд прекращается и не начнется без замены АБ или нажатия кнопки.
— температурную компенсацию 30 мВ на 1 ℃ при заряде на температурах, отличных от 25 ℃ (при пониженной — повышаться, при повышенной — понижаться);
— полное отключение температурного контроля для экстренных режимов заряда.
Назначенный срок службы  — не менее 10 (десяти) лет.
Максимальная потребляемая мощность — не более 4,5 кВт.
Габаритные размеры — 570х500х220 мм, не более.
Масса — 65 кг, не более.
Охлаждение — воздушное (принудительное).

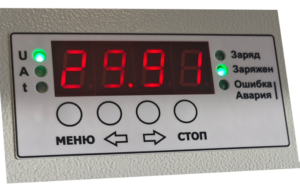

Индикатор одного канала:

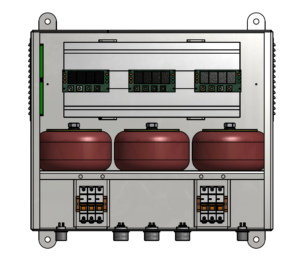

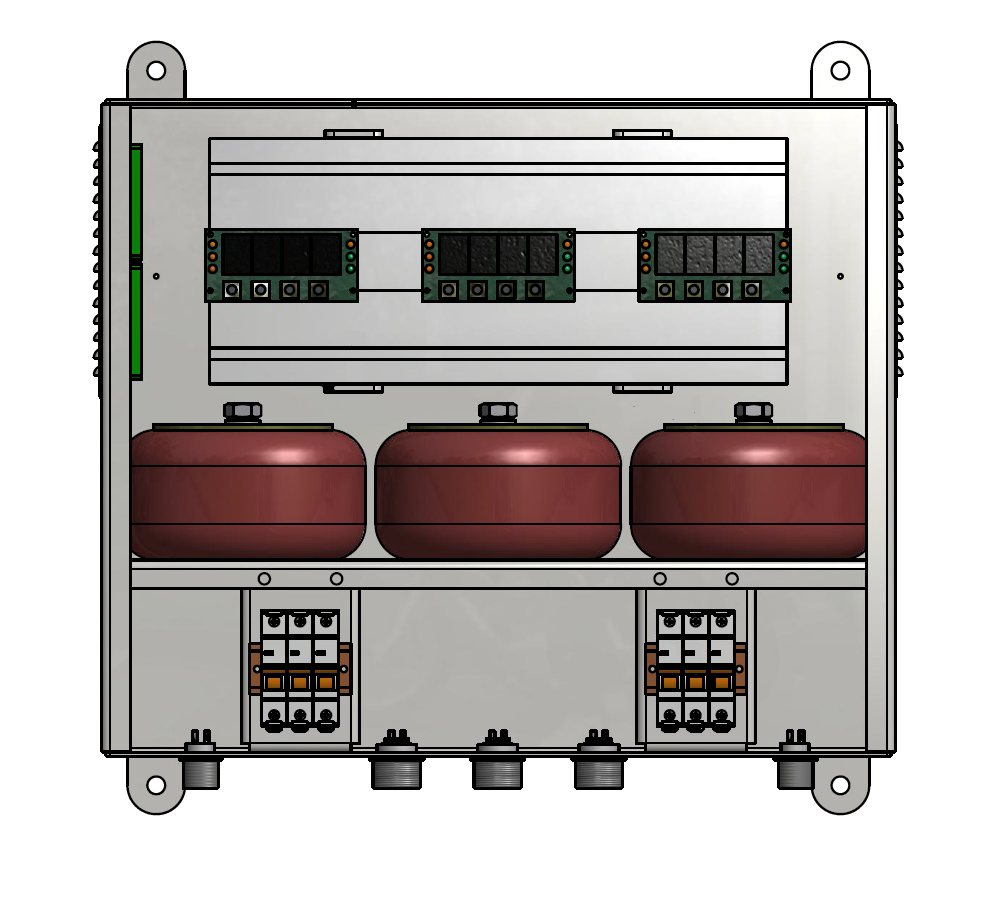

АЗПУ без передней крышки:

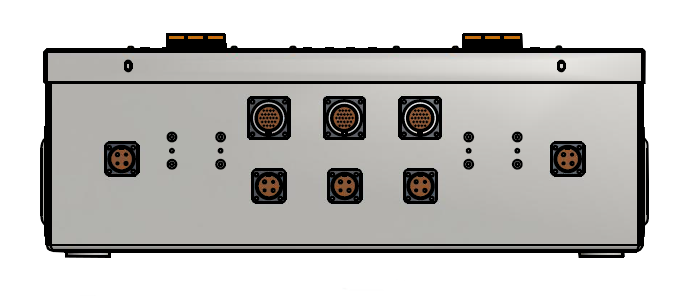

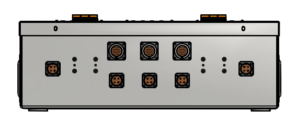

АЗПУ, вид снизу:
